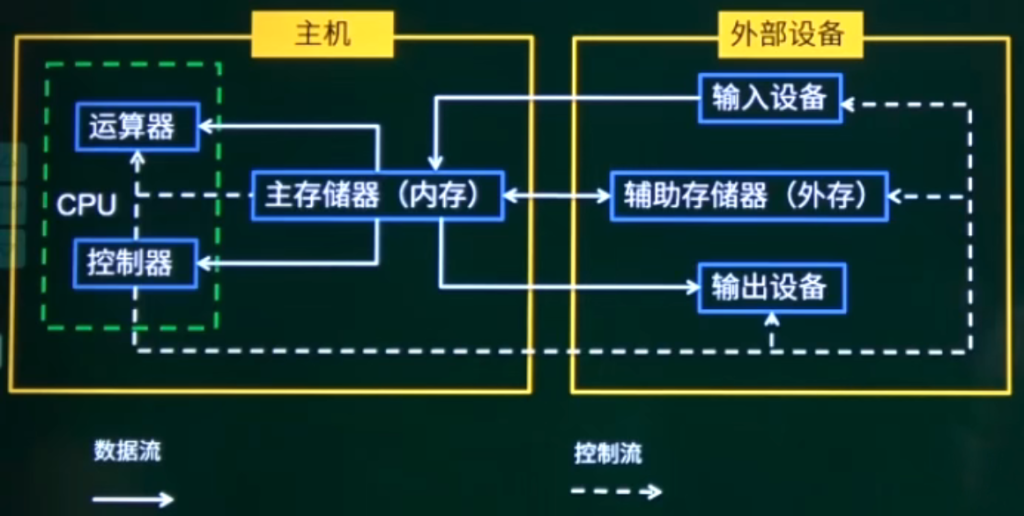

中央处理器的工作流程

中央处理器的核心部件

运算器

算术逻辑单元ALU：数据的算数和逻辑运算

累加寄存器AC（数据寄存器）：用于暂存操作数和中间运算结果并向ALU提供运算对象

状态字寄存器PSW（标志寄存器）：存状态标志与控制标志

通用寄存器组：用于暂存操作数或数据的地址

控制器

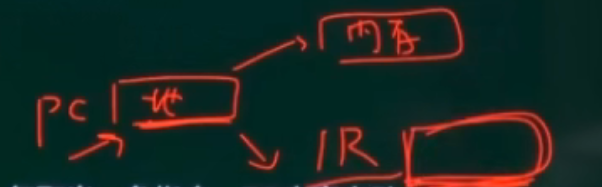

程序计数器PC：存储下一条要执行指令的地址，每取出一条指令，PC内容自动+1（计算机执行程序时，CPU中PC的内容总是一条指令的地址）

指令寄存器IR：存放正在执行的指令

指令译码器ID：对现行指令进行分析，确定指令类型和其所要完成的操作以及寻址方式

时序部件：用于产生时序脉冲和节拍电位

状态字寄存器PSW（标志寄存器）：保存指令执行完成后产生的条件码

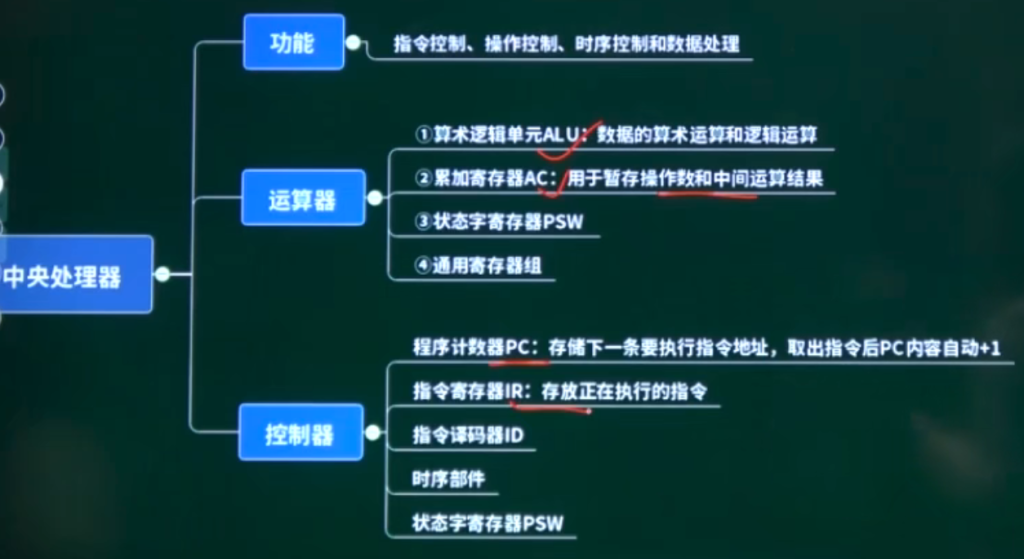

总结
